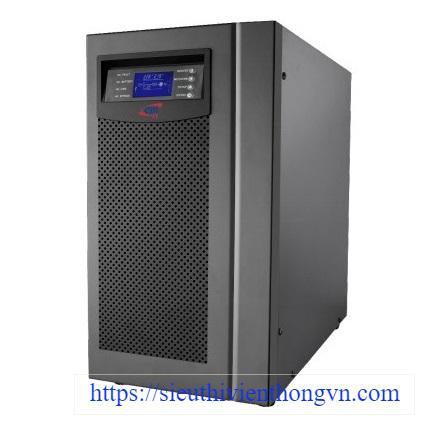

Bộ nguồn lưu điện Online 3 pha vào 1 pha ra 20KVA UPS EPI MST-Pro3320
- Bộ lưu điện UPS 20KVA/16KW EPI True-Online, UPS sử dụng đèn chỉ dẫn dạng LCD.
- N+X song song dự phòng: UPS hoạt động ở chế độ N + X Redundancy kết nối song song dự phòng. (tương thích với phần pin ở chế độ song song). Tối đa chế độ song song UPS mà không cần bất kỳ phụ kiện bên ngoài khác.
- Chip DSP hiệu quả cao: Kỹ thuật số Ti DSP kiểm soát con chip cung cấp khả năng xử lý dữ liệu chính xác với các hiệu suất tuyệt vời trong sản lượng và độ tin cậy. Công nghệ DSP nâng cao đảm bảo độ tin cậy hoạt động ổn định tuổi thọ của UPS và Ắc quy.
- Cách sắp xếp linh hoạt: Đầu vào L và N dòng ngược phát hiện hệ thống dây điện, tự động khởi động khi AC trở lại.
- Quản lý thông minh của sạc và xả ắc quy: Điều khiển sạc thông minh tiên tiến của ắc quy cho phép sạc UPS để khắc phục các thông số sạc, và cung cấp các phương thức tối ưu sạc trong câu trả lời với môi trường, các loại và số lượng của pin, và điều kiện sử dụng ắc quy. Các chế độ sạc khoa học kéo dài tuổi thọ ắc quy.
Đặc tính kỹ thuật
| Module Model | MST-Pro3320 |
| Capacity | 20KVA/16KW |
| Bước sóng(batt.mode) | Pure Sinewave |
| Màn hình LCD | Load level, Battery level, AC mode, Battery mode, Bypass mode, and fault indicator |
| Cổng chống sét | Load level, Battery level, AC mode, Battery mode, Bypass mode, and fault indicator |
| Đầu vào | |
| Điện áp đầu vào | 200/208/220/230/240VAC |
| Dải điện áp vào | Min.tranfer (with 50% load, 110Vac±3%; with 100% load, 176 Vac±3%) Min.reply (minimum transfer voltage ±3%) Max.Tranfer (300Vax±3%) Max reply (maximum transfer voltage -10V) |
| Dải tần số đầu ra | 46-56hz ( 50Hz system)/56-64hz ( 60Hz system) |
| Phase | Three phase with mid-line grounding mode |
| Hệ số công suất | >=0.99@Norminal Voltage(100% load) |
| Đầu ra | |
| Dải điện áp | 208/220230/240 VAC |
| Điều chỉnh điện áp AC | ±1% |
| Dải tần số đầu ra | 46-56hz ( 50Hz system)/56-64hz ( 60Hz system) 50Hz ± 0.1Hz hoặc 60Hz ± 0.1Hz (Battery mode) |
| Current Crest Ratio | 3:1 ( max value) |
| Dạng sóng | Dạng Sóng hình Sin chuẩn: Pure Sin Wave |
| Méo hài | ≦3 % THD (Linear Load), ≦6 % THD (Non-linear Load) |
| Quá tải | |
| AC Battery | 100%- 110%: 15mins 110%-130% 30s; >130: 1s |
| Inverter Bypass | 100%- 110%: 5 míns 110%-130% 1s; >130: immediately |
| Thời gian chuyển mạch | |
| AC to DC | 0 |
| Inverter to Bypass | 4ms(Typical) |
| ECO to Battery mode | 8ms(Typical),10ms(Max) |
| Efficiency | |
| AC mode | ≧91% |
| Battery Mode | ≧91% |
| Ắcquy | |
| Loại Ắcquy | ắcquy axit chì kín, nằm trong UPS, bảo trì theo UPS |
| Loại Ắcquy | 12V9Ah*16pcs |
| Thời gian lưu điện | Runtime at Half Load (min): 12.4 min Runtime at Full Load (min): 5 min |
| Thời gian sạc | 90% công suất sau 9 tiếng |
| Charging Voltage | 218.4VDC ±1% |
| Charging Current | Default: 1A±10%, max volue 2A |
| Chế độ hoạt động lâu dài | |
| Model | Depends on the usage |
| Quantity | 16-20( can be adjusted) |
| Charging Current | Preinstalled: 4A; ±10% maximum value 6A±10% |
| Charging Voltage | N x 13.65 Vdc 1% ( N is the battery quantity) |
| Cảnh báo | |
| Battery Mode | Sounding every 5 seconds |
| Low Battery | Sounding every 2 seconds |
| Overload | Sounding every second |
| Overload | Continuously sounding |
| Giao diện | |
| Intelligent RS232/USB serial port | Supports Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, and MAC |
| SNMP (optional) | Power management from SNMP manager and web browser |
| Kích thước | |
| DxWxH (mm) | 500x240x616(mm) |
| Net Weight(kgs) | 66 |
| Môi trường | |
| Độ ẩm | |
| Độ cao | <1000m |
| Nhiệt độ | 0- 40°C ( Battery life will be shorten in an environment higher than 25°C) |
| Độ ồn | Less than 58dBA@1Meter with fan speed control |
| EMC/Safety | (EMC 1-1.5K: EN62040-2 C1, 2K-3K EN62040-2 C2) for CE models |
- Bảo hành: 24 tháng UPS và 12 tháng Acquy.
