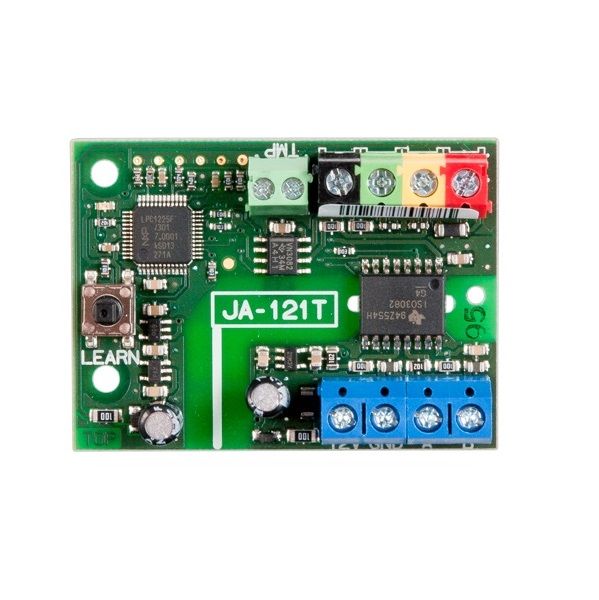

Module kết nối cổng giao tiếp RS-485 JABLOTRON JA-121T
-Module JA-121T là bộ tiếp hợp phổ dụng với kết nối cổng RS-485 cho các hệ thống khác.
-Nó cho phép kết nối bus hệ thống báo động JABLOTRON 100 đến một đường dây nối tiếp RS-485 và ngược lại.
-Một ứng dụng có thể được ví dụ như để kết nối một hệ thống trang chủ thông minh. Nó chứa các mạch cách ly galvanic cho 4 kV.
-Dữ liệu được gửi trong trường hợp thay đổi trạng thái hoặc theo yêu cầu.
-Trong chế độ thụ động tất cả dữ liệu chỉ được gửi theo yêu cầu. Module này có thể định địa chỉ và nó chiếm một vị trí trong hệ thống.
-Nguồn điện cung cấp: 12V (9-15V).
-Ngõ ra cổng RS-485: 5V (4.75 đến 5.25V).
-Cách ly điện: 4KV bus / RS-485.
-Chiều dài cáp TMP: 3 mét.
-Chế độ hoạt động: Giao tiếp ASCII 9600bd / Altonica communicator.
-Kích thước: 52 x 38 x 14mm.
Đặc tính kỹ thuật
| Power supply | via the control panel bus 12 V (9 - 15 V) |
| Module consumption in idle state | 10mA |
| RS-485 output part | 5V (4.75 to 5.25V) |
| Galvanic isolation | 4kV bus / RS-485 |
| Max. cable length of the TMP terminal | 3m |
| Operation modes based on internal settings | ASCII interface 9600bd / Altonica communicator |
| Dimensions: | 52 x 38 x 14 mm |
| Environmental class according to EN 50131-1 | II. General indoor |
| Operation temperature range | -10°C to + 40°C |
| Security grade | 2 in acc. with EN 50131-1, EN 50131-3, |
| It also meets the requirements of | EN 50130-4, EN 55022, EN 60950-1 |
-Xuất xứ tại Czech Rep, EU.
-Bảo hành: 12 tháng.
