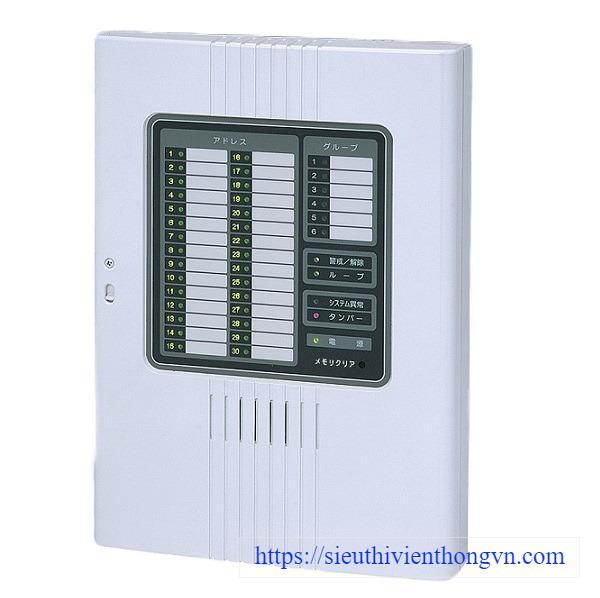

Bộ điều khiển báo động địa chỉ BUSNET TAKEX BUS-C730-3
- Kết nối tối đa 30 thiết bị BUSNET.
- 6 cổng ra theo nhóm (tập hợp một hay nhiều địa chỉ).
- 30 cổng ra tương ứng với mỗi địa chỉ (cảm biến).
- Chỉ sử dụng 1 đường tín hiệu gồm 2 sợi cho toàn bộ hệ thống.
- Có thể sử dụng dây thông thường cho cả tín hiệu lẫn cấp nguồn cho các cảm biến.
- Khoảng cách truyền dẫn lớn (giữa tủ trung tâm và cảm biến): 1.000m.
- Tổng khoảng cách truyền dẫn giữa trung tâm và các cảm biến: 4.000m (đường kính dây = 0.9mm).
- Đường tín hiệu có thể xuất ra theo nhiều nhánh để tăng tầm bao phủ của hệ thống.
- Sử dụng bộ khuếch đại (BUS-RT1/ BUS-RT1A) để tăng gấp đôi khoảng cách.
- Dễ dàng cài đặt: thêm/bớt thiết bị.
- Các cảm biến/đầu báo thông thường có thể nối với hệ thống qua bộ mở rộng (BUS-U1).
- Tín hiệu rơ le (NC/NO) có thể được xuất ra tại bất cứ điểm nào có kết nối với đường tín hiệu.
Đặc tính kỹ thuật
| Power-supply voltage | 10.5 to 28 VDC (with polarity) |
| Current consumption | 800mA |
| Number of terminals that can be connected | 30 units |
| Transmission method | Bus net method (time division multiplex transmission method) |
| Wiring length | Maximum length: 1000m Branch: No restrictions (1000m or less) Total wiring length: 4000m (When using φ0.9mm AE wire (OP wire)) |
| Transmission speed | About 8-16msec / 1 unit |
| Communication contents | Controller → Terminal: Indicator light control, loop status, warning status Terminal → Controller : Normal, alarm, tamper, voltage drop, equipment error Address (1 to 30) |
| input | Warning / release input (a contact / b contact switching type) |
| output | Group alarm output (1 to 6), individual address alarm output (1 to 30) loop output, system error output, tamper output Non-voltage semiconductor contact a contact / b contact batch switching AC / DC 30V / 0.25A |
| Indicator (display panel) | Address number indicator (1 to 30): green |
| address warning indicator (1 to 30): Red | |
| Group - up warning indicator (1 to 6): red | |
| alert / cancellation indicator: red / green | |
| Lumpur - flop indicator: Green | |
| System error indicator: Red | |
| Tamper indicator: Red | |
| Power indicator: Green | |
| Memory-backup | Yes |
| Wiring connection | Power supply, bus line: M4 self-up terminal |
| Usable ambient temperature | -15 ° C to + 55 ° C (no condensation) |
| Installation location | Indoor (wall mounted) |
| mass | 1,600g |
| appearance | Resin (white) |
- Xuất xứ: Nhật Bản.
- Bảo hành: 18 tháng.
