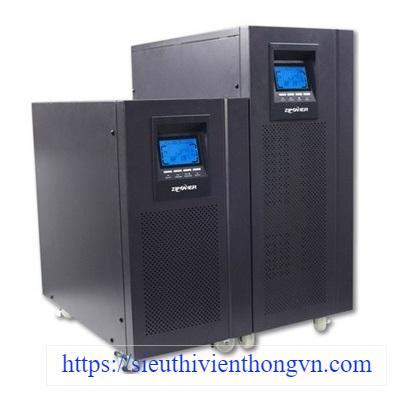

Bộ nguồn lưu điện 10KVA High Frequency Online UPS ZLPOWER EX10KL
- Bộ lưu điện UPS 10KVA/8KW ZLPOWER True-Online, UPS sử dụng đèn chỉ dẫn LCD.
- Advanced DSP technology ensurre long life reliability. N+X Parallel Redundancy (có khả năng kết nối song song dự phòng).
- Input L and N Lines reverse wiring detection, Auto star when AC back.
- UPS sử dụng ắc quy ngoài để tăng thời gian lưu điện.
- True Online Double Conversion, chuyển mạch 0ns.
- Advanced MCU microprocessor control technology, ensure long lift reliabily.
- Công suất: 10KVA/8KW.
- Điện áp đầu vào: 220/230/240 VAC.
- Dải điện áp đầu vào: 120 ~ 275 VAC.
- Dải tần số đầu vào: 50Hz: 46 ~ 54 Hz; 60Hz: 56 ~ 64 Hz.
- Pha: 1 pha và có nối tiếp địa.
- Hệ số: >=0.97 (Power factor).
- Cổng kết nối đầu vào: Terminal block dây kết nối nguồn đầu vào UPS.
- Điện áp đầu ra: 220/230/240 (1±1%) VAC.
- Dải điện áp đầu ra: 50/60Hz (Adjustable)/ 50Hz AC Mode: Follow AC Mode (AC Range 46~54Hz); Battery Mode: 50Hz (1±0.2%)/ 60Hz AC Mode: Follow AC Mode (AC Range56~64Hz); Battery Mode: 60Hz (1±0.2%).
- Sóng: Dạng sóng hình Sin chuẩn (Pure Sine Wave).
- Hệ số: >=0.8 (Power factor).
- Méo hài: =<2% THD (Linear load), =<6% THD (NonLinear load).
- Công suất quá tải: 105% ~125% 1 sec 125% ~ 135% 30 sec > 135% 0.5 sec.
- Cổng kết nối đầu ra: Terminal block kết nối nguồn đầu ra tới ổ cắm.
- Efficiency AC Mode/ Battery Mode: 88%/87%.
- Loại Ắcquy: Acquy axit chì kín, bảo trì miễn phí.
- Nominal DC voltage: 192VDC (12VDC x 16 units).
- Charge Current (Max): 4.5A or 8A.
- Charge Voltage (VDC): 219.5VDC±1V.
- Chuyển mạch vòng: On overload and UPS failure (tự động chuyển đổi sang chế độ bypass an toàn khi quá tải hoặc lỗi).
- Đèn chỉ dẫn LCD display: UPS status, I/P & O/P voltage & frequency, Battery voltage, Battery capacity, Loading, Fault code.
- Đèn tín hiệu: Bypass, On battery Mode, Battery low, Overload, Fault.
- Thời gian chuyển mạch: 0ms Zero.
- RS232: Quản trị thông qua phần mềm Windows 98/NT/2000/XP/3000, Linus, Sun network, IBM Aix, Compad true64, SGI IRIX, Free BSD, HP-UX, and MAC.
- SNMP (optional): Quản trị thông qua Power management from SNMP manager and web browser.
- USB (Optional): Windows family software and Mac OS.
- Kích thước (LxWxH):240x500x460 mm.
- Trọng lượng: 60.5kg UPS chưa bao gồm tủ ắc quy nằm ngoài.
Thông số kỹ thuật
| MODEL | EX10KL |
| Capacity | 10KVA/8KW |
| Bypass | On overload and UPS failure (Automatic Transfer) |
| Transfer Time | Zero |
| Indicators | LCD Display: UPS status, Battery capacity, loading, fault code |
| Audible Alarm | Bypass, On battery mode, Battery low, Overload, Fault |
| UPS Net Weight (Kgs) | 20 kg (non battery and cabinet battery) |
| UPS Dimension (LxWxH) | 240x500x460 mm |
| Input | |
| Nominal Voltage | 220/230/240 VAC |
| Voltage Range | 120 ~ 275 VAC |
| Frequency Range | 50Hz: 46 ~ 54 Hz; 60Hz: 56 ~ 64 Hz |
| Phase | Single phase with ground |
| Power Factor | ≥ 0.97 |
| Output | |
| Voltage | 220/230/240 (1±1%) VAC |
| Frequency | 50/60Hz (Adjustable) |
| 50Hz AC Mode: Follow AC Mode (AC Range 46~54Hz); Battery Mode: 50Hz (1±0.2%) | |
| 60Hz AC Mode: Follow AC Mode (AC Range56~64Hz); Battery Mode: 60Hz (1±0.2%) | |
| Wave Form | Pure Sine Wave |
| Power Factor | 0.8 |
| Overload Capacity | 105% - 125% backup time for 1 min, 125% - 150% backup time for 30sec |
| Current Crest Ratio | 3:1 |
| Connections | Terminal block |
| Efficiency | |
| To Ac Mode | 88% |
| To Battery Mode | 87% |
| Battery ZLPOWER | |
| Type | Sealed free maintenance lead acid battery |
| Manufacturer | UPS battery and sync the manufacturer ZLPOWER |
| Charge current (MAX) | 4.5A or 8A |
| Charge voltage | 219.5VDC±1V |
| Communications | |
| Intelligent RS232 Serial Port | Windows 98/NT/2000/XP/2003, Linux, Sun Solaris, IBM Aix, Compaq True64, SGI IRIX, FreeBSD, HP-UX, and MAC |
| Network Surge Protection | RJ45 I/O port available for network |
| SNMP (Optional) | Power management from SNMP manager and web browser |
| Usb (Optional) | Windows family software and Mac OS |
- Bảo hành: 24 tháng.
