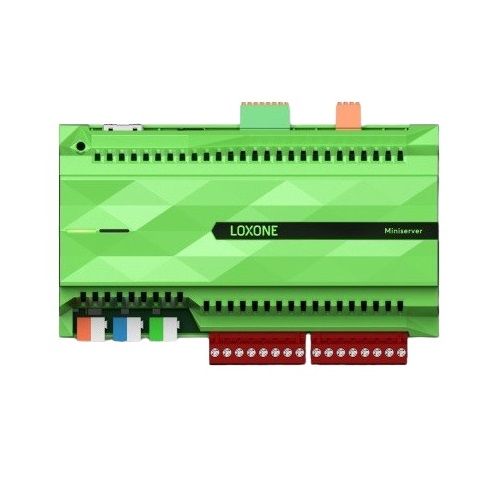

Bộ điều khiển trung tâm LOXONE Miniserver (100335)
- Nguồn cấp: 19.2VDC ~ 30VDC (PELV)
- Hỗ trợ kết nối:
o LAN IPv4/IPv6, SSL, 100Mbps
o Loxone Link: lên đến 30 Extension
o Loxone Tree: lên đến 50 thiết bị Tree và có thể mở rộng với Tree Extension
- 8 cổng Digital Outputs (max. 250VAC/10A cosφ=1 hoặc max. 30VDC/10A)
- 8 cổng Digital Inputs 6 ~ 24VDC
- 4 cổng Analog Inputs 0-10V
- Khe cắm thẻ nhớ SD
- Nhiệt độ môi trường hoạt động: 0 ~ 50°C, IP20
- Kiểu lắp đặt DIN rail theo tiêu chuẩn EN50022, 35mm
- Kích thước: 157x88x57mm, 9 division units
- Chứng nhận: UL60730-1 CSA E60730-1, Intertek, CE
Thông số kỹ thuật
| Power supply | 19.2 ~ 30VDC |
| Power consumption | typ. 1.85W, max. 3W |
| Power loss at max. load | 6.7W |
| Digital Inputs | 8 digital inputs logic 0: 0 ... 4.5VDC undefined: 4.5 ... 6VDC logic 1: 6 ... 24VDC (Ri=45kOhm) useable as frequency counter: frequency: 1 ... 250Hz min. pulse width 2ms accuracy: +/- 1Hz |
| Analogue inputs | 4 analogue inputs 0 ... 10VDC, resolution 12 Bit when used as digital inputs: logic 0: 0 ... 0.8VDC undefined: 0.9 ... 1.5VDC logic 1: 1.6 ... 24VDC (Ri=11kOhm) |
| Outputs | 8 digital outputs (relays), dry contact 250VAC 10A* at cosᵠ = 1 or 30VDC 10A |
| Interfaces | Loxone Link: connection with up to 30 Extensions Loxone Tree: connection with up to 50 Tree devices LAN: 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS |
| Ambient temperature | 0 ~ 50°C |
| Humidity | max. 95% r.H. (non condensing) |
| Power reserve of internal clock in case of power failure | 64 hours |
| Mounting type | DIN rail according to EN50022, 35mm |
| Color | Green |
| Finish | Matte |
| Weight | 327g |
| Dimensions | 157x88x57mm |
| Safety rating | IP20 |
| Operation | Type 1 (UL60730-1, CSA E60730-1) |
| Rated impulse voltage for digital output | 2.5kV (UL60730-1, max. Altitude 2000m) |
- Bảo hành: 24 tháng.
