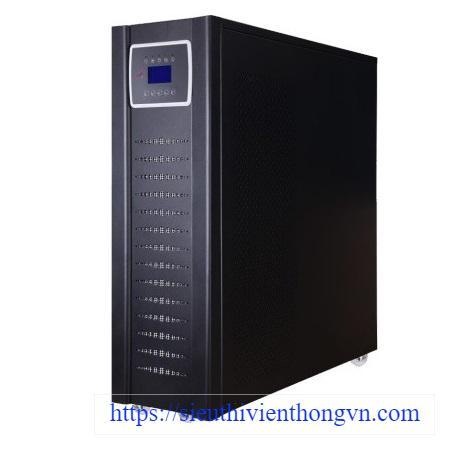

Bộ nguồn lưu điện 3 pha 30KVA UPS EPI XST30K
- Công suất: 30KVA/30KW.
- Lựa chọn nguồn điện đầu vào cho UPS: Tất cả trong một cấu hình pha 1/1, 1/3, 3/1 và 3/3.
- Parallel: N+X Parallel redundancy inbuilt mode is 6 UPS without and other external accessories (180KVA/180KW).
- Bước sóng: Pure Sine Wave.
- Công nghệ: Double conversion online type.
- Điện áp đầu vào/ra: 1 Phase 220/230/240V; 3 Phase 380/400/415V.
Đặc tính kỹ thuật
| Model | XSM/XST30K |
| Công suất | 30KVA/30KW |
| Lựa chọn nguồn điện đầu vào cho UPS | Tất cả trong một: cấu hình pha 1/1, 1/3, 3/1 và 3/3 |
| Parallel | N+X Parallel redundancy inbuilt mode is 6 UPS without and other exxternal accessories ( 180KVA / 180KW) |
| Công nghệ | Double conversion online type |
| Đầu vào | |
| Điện áp đầu ra | 1 Phase: 220/230/240V / 3 Phase: 380/400/415V |
| Điện áp thấp nhất | (-20%) (+20%) |
| Tần số đầu ra | 45-65Hz |
| Đầu ra | |
| Điện áp đầu ra | 1 Phase: 220/230/240V / 3 Phase: 380/400/415V |
| Voltage Tolerance | ±1% |
| Tần số đầu ra | 45-65Hz |
| Power Factor | 1.0 |
| Bước sóng | Pure Sine Wave |
| Total Harmonic Distortion | <1% ( at 100% Linear load) / <4% ( at 100% Non-linear Load) |
| Frequency | 50Hz or 60Hz (adjustable from LCD Panel) |
| Frequency Tolerance | 0.005% |
| Static Voltage Regulation | 1% |
| Dynamic Voltage Regulation | 5% |
| Crest Factor | 3:1 |
| Overall Efficiency (AC-AC) | 95% ( Half load) |
| ECO Mode | >98% |
| Ắc quy | |
| Loại Ắc quy | Valve-regulated lead-acid storage battery |
| Thời gian sạc | < 6-8h |
| Số bình ắc quy | 40 bình |
| Công suất Ắc quy | 12V 9Ah |
| Lưu điện đầy tải | 13 phút |
| Cảnh báo | Audible buzzer at the end of battery discharge |
| Khởi động lạnh | Present |
| Chế độ Bypass | |
| Dung sai điện áp | ±10% |
| Tần sốTolerance | 3Hz (adjustable) |
| Thời gian chuyển mạch | 0ms |
| Chịu quá tải | Up to 150% for 1 min |
| High over load protection | The system’s static switch overload rating makes it capable of handling 125% for 10 minutes, 150% for one minute and a 1000% overload for 10 milliseconds |
| Bảo vệ | |
| Overload | Bypass transfer time is calculate by simulating a temperature related model of a fuse |
| Short Circuit | Acts as the ideal current source during a short circuit |
| Other Protection | Protection against excessive heat, voltage, current and deep battery discharge |
| Màn hình | |
| LCD Panel | Load level, input/output/bypass voltages, output power (W/VA), output current & power factor, battery level, voltage values, input/output frequency, DC bus voltages, remaining back up time, internal temperature, heatsink temperature |
| Event Log | 500 events (detailed control availability in LCD panel) |
| Audible & Visual Alarm Warning | 250 different alarm messages |
| Cổng giao tiếp | |
| Interface (Communication Ports) | RS323, EPO, battery temperature contact sensor (standard), SNMP, Modbus and USB (optional) |
| Accesories(option) | SNMP, dry contact board, monitoring & management software, parallel card, monitoring panel, additional external charging set, isolation trasnformer, solar connectivity, battery temperature sensor, battery monitoring |
| Dry Contact Ports (option) | Up to 8pcs from LCD panel (adjustable dry contact signals) |
| Môi trường | |
| Nhiệt độ | 0°C ~ 40°C |
| Nhiệt độ lưu trữ | -15°C ~ 55°C |
| Nhiệt đảm bảo tuổi thọ acquy | 20°C ~ 25°C |
| Độ ẩm | <95% |
| Độ cao | 1000m |
| Độ ồn | <50dB |
| Kích thước | |
| Dimension (H*D*W) | 991 x 302 x 862 mm ( UPS ) |
| Cân nặng | 71 kg ( UPS không bao gồm ắc quy) |
| Tiêu chuẩn | EN62040-1 (safety), EN62040-2 (EMC), EN62040-3 (performance) |
| Protection Class | IP20 |
| Lựa chọn thêm | SNMP, Dry Contact Board, Monitoring and Management Software, Parallel card, Monitoring panel, Additional External Charging Set,Transformer,Solar connectivty,Battery temperature sensor,Battery monitoring |
- Bảo hành: 24 tháng UPS và 12 tháng Acquy.
