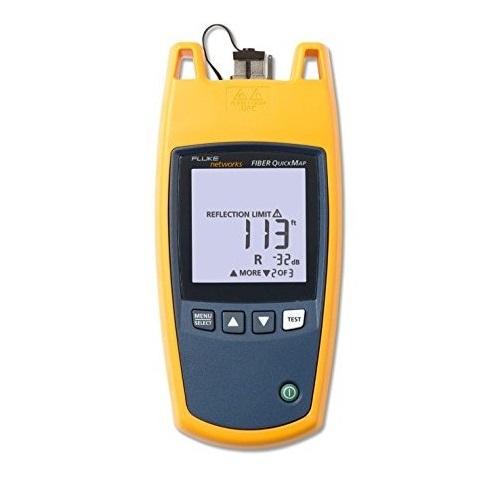

Fiber QuickMap Enterprise Fiber Troubleshooter FLUKE networks
Product ID: FQM-MAIN
- Thiết bị Fiber QuickMap™ xử lý sự cố trên cáp quang MultiMode chỉ với một nút bấm.
- Với một nút bấm kiểm tra – thiết bị đã được sử dụng ngay mà không cần phải qua thao tác cài đặt các thông số.
- Thời gian đo kiểm trong vòng 6 giây – nhanh chóng xác định sự cố trên tuyến cáp quang.
- Xác định cùng lúc nhiều sự cố trên tuyến cáp quang nhằm cung cấp cái nhìn toàn diện vào các liên kết và mối nối có vấn đề.
- Định vị sự cố gây ra suy hao cao hoặc điểm đứt gãy của cáp – là những nguyên nhân phổ biết nhất trên cáp quang multimode.
- Đo kiểm và xác định vị trí các sự cố phản xạ cao – là nguyên nhân làm giảm hiệu suất mạng với tỷ lệ lỗi bit cao.
- Với nhiều tùy chọn các công cụ bổ sung như thiết bị đo công suất quang và dụng cụ kiểm tra bề mặt đầu nối quang – tăng cường khả năng xử lý sự cố của kỹ thuật viên.
- Là thiết bị hoàn hảo cho việc kiểm tra cáp quang trong trung tâm dữ liệu.
Thông số kỹ thuật
| Độ rung | Ngẫu nhiên, 5 Hz to 500 Hz, MIL-PRF- 28800F CLASS 2 |
| Shock | Kiểm tra thả rơi ở độ cao 1 mét |
| Độ cao | 3000 mét |
| EMC | EN 61326-1:2004 |
| Pin | 2 pin AA alkaline |
| Thời lượng pin | Hơn 1500 lần đo kiểm |
| Màn hình | LCD đơn sắc có tích hợp đèn nền |
| Phạm vi chỉ số khúc xạ | 1.45 to 1.5 |
| Tự động tắt máy | Tự động tắt máy sau 5 phút nếu không có tác động lên các nút bấm |
| Thời gian hiệu chỉnh lại tại nhà máy | Không |
| Bước sóng | 850 nm ± 10 nm |
| Dãy động | >11dB |
| Khoảng cách đo tối đa | >1500m (4921 feet) |
| Thể hiện các sự cố tối đa | 9 |
| Độ chính xác | ± (1 m + 0.1% x chiều dài) đối với các sự cố phản xạ ± (3 m + 0.1% x chiều dài) đối với các sự cố không phản xạ |
| Tốc độ đo kiểm | <6s |
| Loại cáp quang | Cáp quang multimode 50/125 μm hoặc multimode 62.5/125 μm |
| Độ chính xác phản xạ | ± 4dB |
| Phản xạ tối đa | -24dB |
| Phát hiện sự cố suy hao | Ngưỡng mặc định 0.70 dB |
- Bảo hành: 12 tháng.
