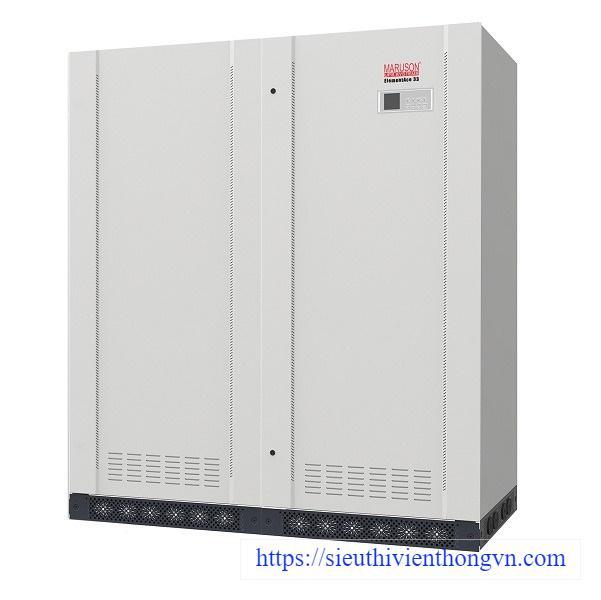

Nguồn lưu điện UPS MARUSON ELM-3A200K33
- Công nghệ: Online double-conversion.
- Công suất: 200KVA/160KW.
- Dạng sóng: Chuẩn sine.
- Pha: 3 in/ 3 out.
- Dòng điện sạc tối đa: 50A.
- Tần số: 50/ 60 Hz.
- Thời gian chuyển mạch: 0ms.
- Công nghệ điều khiển DSP.
- Phần mềm quản trị qua cổng giao tiếp RS-232/ RS-485.
- SNMP tùy chọn, quản lý qua trình duyệt Web.
- Số lượng ắc quy có thể điều chỉnh.
Thông số kỹ thuật
| Model | ELM-3A200K33 |
| Phase | 3-phase in / 3-phase out |
| Capacity | 200KVA/160KW |
| Input | |
| Nominal Voltage | 3 x 380/ 400/ 415 VAC (3Ph + N or 3Ph + N + G) |
| Acceptable Voltage Range | 304 ~ 456 VAC |
| Frequency | 50 Hz ±5 Hz (±10%) |
| Output | |
| Nominal Voltage (Pure Sine Wave) | 3 x 380 / 400 / 415 VAC (3Ph + N + G) |
| Output Voltage Stability | ±1% (steady state), ±5% (transient state) |
| Frequency Stability | 50 Hz ± 1 % |
| Frequency Synchronization Range | ±5 Hz (Equal to bypass working range) & slew rate 1 ~ 2 Hz/s |
| Crest Factor | 3:01 |
| Total Harmonic Distortion (THDv) | <2% (linear load), <4% (non-linear load) |
| Dynamic in-rush Voltage Range | 0% - >100% - >0% (R load) < ±5%: 20% - >100% - >20% (R load) < ±3% |
| Dynamic Recovery Time (III Grade) | 0 ~ 100% RCD load: < 60ms recover to 90% of nominal voltage |
| Phase Displacement | 120º ±1% (balanced load), 120º ± 2% (imbalances 50% of the load) |
| Transfer Time | 0ms |
| Overload Capability | 0 ~ 110% continuous running; 110 ~ 150% for 10min ~ 1min; > 160 % for 200ms |
| Short-circuit Capability | 60 ~ 100ms |
| Transient Response Time | < 5ms |
| Bypass | |
| Input Voltage Range | 220 VAC ±25% |
| Overload Capability | 1.5In ~ 1.8In 1h ~ 30s |
| System | |
| Efficiency (At Linear Load) | 88% |
| EPO Function | Yes |
| Battery & Charger | |
| Charger Type | 6 pulse |
| Rated Output Voltage | 384 VDC |
| Charger Voltage | 395 ~ 435 VDC (adjustable) |
| Charging Current (max.) | 50 A |
| Battery Numbers | 32 pcs (29 ~ 32 adjustable) |
| Physical | |
| IP Protection | IP20 (default), IP21 / IP31 (option) |
| Dimensions (D x W x H) | 800 x 1600 x 1800mm |
| Weight | 1700 kg |
- Bảo hành: 24 tháng.
